 Fabrication d'un moteur à vapeur bicylindres 15 cm3

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Patrick59193
Matelot
Matelot
avatar

Messages : 64
Date d'inscription : 01/08/2011
Age : 57
Localisation : ERQUINGHEM-LYS

MessageSujet: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Sam 13 Juil - 17:32

Moi aussi.....je me mets à la vapeur !

Je voulais usiner mon propre moteur.....alors c'est parti !!!

Je suis parti à la base du plan de JP DUVAL dont le moteur est le 16x19 (16mm d'alésage x 19mm de course cela donne donc 0,8 x 0,8 x pi x 19 x 2 (pour le double effet) x2 (car 2 cylindres) = 15 cm3.

ça, c'est le plan d'origine....mais plus rien ne sera pareil....


Ayant fait mes études en bureau d'études, et certaines solutions n'étant pas à "mon goût", je redessine chaque pièce "à ma sauce" en gardant quand même course et alésage.

j'ai commencé par le vilebrequin qui sera en assemblage soudé.
L'axe est un axe d'imprimante et les masselottes sont taillées dans du XC38.

voilà les première photos (j'ai oublié d'en faire au début...oups !)

usinage des masselottes :


Le vilebrequin pré-assemblé :


le voilà avant soudure et coupe des parties d'axe en trop :


Passons aux excentriques !!!

Tout ce que j'ai lu montrait la galère des désaxages à réaliser quand on veut usiner des excentriques au tour...
JP DUVAL proposait une autre solution hyper simple que j'ai mise en oeuvre

Tournage d'un jet d'acier XC38 et reprise en fraiseuse pour faire 2 trous désaxés..tout devient simple avec une table croisée
Le trou de 8mm sera pour le vilebrequin et le trou de 2,5mm (taraudé ensuite en M3 permettra le décalage des excentriques.
Bien entendu, les cotes de désaxage étaient données sur le plan.....mais là aussi je n'ai gardé que ça et fait les pièces "à ma sauce".
Mais en photo c'est plus simple

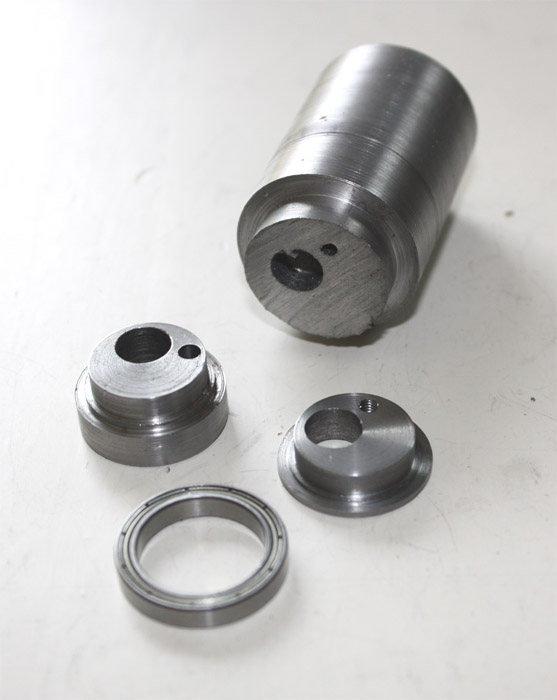

on reprend le tout au tour et on tronçonne des "rondelles" qui elles-mêmes seront usinées avec les épaulements pour les roulements
on obtient donc ça :




et hop !...avec roulements et les biellettes de stephenson installées...


Bon, on ne se rend pas compte, mais ce sont des petites pièces et souvent le problème c'est : comment les prendre ?
les excentriques font 6mm d'épaisseur et 17mm pour la partie roulement.....travail avec des lunettes impératif !

Justement...voilà les biellettes (2 de chaque côté pour actionner les tiroirs à vapeur..donc 4 au total)

Voici les biellettes...

Le plus difficile a été d'imaginer les montages qui me permettait de faire les 4 biellettes absolument identiques...

En plus, c'est à cet endroit qu'un moteur vapeur perd le plus d'énergie par frottement (biellettes sur excentriques)..c'est pourquoi je monte tout sur roulements.

Dans du plat laiton de 4mm, découpe des ébauches, puis prise en mandrin 4 mors pour réaliser les alésages des roulements (les roulements sont des 17x23x4).



J'ai soudé à l'argent les 4 surépaisseurs pour les futures coulisses


Ensuite, c'est au tour de la fraiseuse de percer les 4 trous où viendra s'articuler la coulisse (sur un nouveau montage qui me permet de faire "de la série" et donc des pièces identiques.


Reprise dans un nouveau montage pour détourer les 4 biellettes


on obtient ça :


On change de montage pour finir le détourage...


Passage à la fraise sci pour les logements de la coulisse :


Et voilà les 4 biellettes dont 2 sont équipées de leur roulement :


Bon,

je vais bientôt attaquer les 2 coulisses et la "distribution" sera finie...

Je viens de refaire les plans des bielles moteur (bielles à chapeau siouplait..) et du bloc cylindres (Ouais !...j'ai décidé que les 2 cylindres seraient taillés dans un seul bloc !)

la suite au prochain numéro !!!


Dernière édition par Patrick59193 le Lun 15 Juil - 17:59, édité 2 fois
Revenir en haut Aller en bas
ONOFF59
Officier
Officier
avatar

Messages : 782
Date d'inscription : 15/08/2011
Age : 62

MessageSujet: Re: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Sam 13 Juil - 18:47

Super Patrick ....

Un pro de la fraise .....

A bientôt pour d'autres photos

queen    king
Revenir en haut Aller en bas
MNFA1
Admin
avatar

Messages : 528
Date d'inscription : 27/01/2011
Age : 58
Localisation : Cuinchy

MessageSujet: Re: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Jeu 18 Juil - 8:30

vraiment doué le Dark Vapor
Revenir en haut Aller en bas
http://mnfa.forumgratuit.org
minimaxi
Staff
Staff
avatar

Messages : 678
Date d'inscription : 19/07/2011
Age : 61
Localisation : Wavrin

MessageSujet: Re: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Jeu 18 Juil - 9:12

Du très beau travail, digne d'un pro, félicitations.

_________________
Revenir en haut Aller en bas
http://www.dailymotion.com/minimaxi59#videoId=x5e9am
bebere71
Matelot
Matelot
avatar

Messages : 92
Date d'inscription : 07/08/2011
Age : 103
Localisation : agadir

MessageSujet: vapeur   Sam 27 Juil - 12:05

super travail !!!!!!!!!!!
Revenir en haut Aller en bas
Patrick59193
Matelot
Matelot
avatar

Messages : 64
Date d'inscription : 01/08/2011
Age : 57
Localisation : ERQUINGHEM-LYS

MessageSujet: Mais que tu es bielles !   Lun 26 Aoû - 22:43

Bon, pendant que certains font des bateaux, d'autres font du copeau.....

alors c'est parti pour les bielles !


le principe retenu est de faire des bielles à chapeau (breton pour mon cas...)

voilà le schéma de fabrication :



alors on y va avec au départ le réglage de l'étau :


on dresse les faces de ce qui est un rectangle pour l'instant


on perce en finissant à chaque fois chaque trou avant de passer au suivant afin de rester concentrique


On scie le chapeau et on dresse les faces




Je dégage les côtés afin de "libérer" les perçage avant de les tarauder



j'ai taraudé et réassemblé le chapeau


J'attaque l'alésage de la tête de bielle (7,97mm car mon vilebrequin fait 7,95....pfiou !....quelques gouttes de sueur)


Un petit déplacement de la table et c'est au tour du pied de bielle


on dresse tout ça à la bonne épaisseur....


On se fait scier.....pile au milieu


et hop....2 bielles strictement identiques !!!


on resurface pour avoir 8mm d'épaisseur pile poil !


Fraisage central...histoire de faire beau .....


Un petit essai histoire de vérifier si y'a pas de conneries !


Le petit arrondi final et .....une bonne LEFFE après tout ça !



Maintenant, je vais me pencher sur le bloc cylindres....et oui !...ce sera un bloc intégrant les 2 cylindres....mais allégé quand même.

Je diminue l'alésage pour passer de 16mm à 14mm...ce sera donc un 11,70cm3 et non plus un 15cm3...parce que déjà, après de nombreux calculs, je me suis rendu compte qu'il fallait méchamment de la vapeur pour alimenter un 11,7 cm3 et je veux rester dans le raisonnable....

voili voilou,
Revenir en haut Aller en bas
ONOFF59
Officier
Officier
avatar

Messages : 782
Date d'inscription : 15/08/2011
Age : 62

MessageSujet: Re: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Mar 27 Aoû - 7:34

Rien à dire.
Sauf, chapeau et ..... Respects   .

Bravo Patrick ...

queen    king
Revenir en haut Aller en bas
Patrick59193
Matelot
Matelot
avatar

Messages : 64
Date d'inscription : 01/08/2011
Age : 57
Localisation : ERQUINGHEM-LYS

MessageSujet: Re: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Mar 27 Aoû - 19:21

Merci merci.....

Mais j'ai pas de mérite....

j'ai quand même fait une formation Bac F1 et on apprenait à usiner sur toutes les machines (manuelles en 1976 !!)

simplement, le plus dur est d'imaginer les différentes étapes de l'usinages et la manière dont on va tenir la pièce..voire faire l'outillage spécial dans certains cas.

Revenir en haut Aller en bas
minimaxi
Staff
Staff
avatar

Messages : 678
Date d'inscription : 19/07/2011
Age : 61
Localisation : Wavrin

MessageSujet: Re: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Mer 28 Aoû - 8:29


Bravo pour la réalisation, mais aussi pour la façon très didactique de présenter les choses.
Ainsi expliqué tout semble simple et évident, ce qui est loin d'être le cas.

_________________
Revenir en haut Aller en bas
http://www.dailymotion.com/minimaxi59#videoId=x5e9am
bebere71
Matelot
Matelot
avatar

Messages : 92
Date d'inscription : 07/08/2011
Age : 103
Localisation : agadir

MessageSujet: Re: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Jeu 29 Aoû - 8:59

passionnant!! je prend beaucoup de plaisir a suivre ce sujet ! merci patrick et je dis encore !!
Revenir en haut Aller en bas
MNFA1
Admin
avatar

Messages : 528
Date d'inscription : 27/01/2011
Age : 58
Localisation : Cuinchy

MessageSujet: Re: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Jeu 12 Sep - 10:42

Bac F1 une bonne référence   tu as de sacrés bon restes
Revenir en haut Aller en bas
http://mnfa.forumgratuit.org
sergio62
Equipier
Equipier
avatar

Messages : 131
Date d'inscription : 16/01/2012
Age : 51
Localisation : Lillers

MessageSujet: Re: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Jeu 2 Jan - 14:34

Salut Patrick.

Je suis admiratif devant se travaille d'orfèvre, si un jour tu donnes des cours, je serai le premier à m'inscrire...

Bon courage pour la suite de ton œuvre.

A bientôt sur le plan d'eau du MNFA.

Sergio.
Revenir en haut Aller en bas
Calypso

avatar

Messages : 33
Date d'inscription : 11/01/2015
Age : 47
Localisation : Montigny en gohelle

MessageSujet: Re: Fabrication d'un moteur à vapeur bicylindres 15 cm3   Mar 13 Jan - 3:50

respect que de boulot et de passion je suis admiratif moi qui arrive tout juste à monter une étagère .
